Vienas triukas mirtinoms problemoms išspręsti – senos Heidelbergo spausdinimo mašinos įgauna „jaunatvišką“ postūmį

Daugelis senų Heidelbergo spaudos mašinų vis dar sunkiai dirba, tačiau jų gamybos efektyvumas ir kokybė iš tikrųjų negali atitikti aukštų standartų, kuriuos šiandien kelia klientai. Rimčiausia problema yra tuščių puslapių galimybė gatavuose gaminiuose, kurie gali turėti neišmatuojamą poveikį spausdinimo įmonių reputacijai.

Esamos situacijos analizė

Pagrindinė tuščių puslapių priežastis yra ta, kad daugumoje esamų senų Heidelbergo presų yra tik vienas mechaninis dviejų{0}}lapų detektorius ir jie nebuvo atnaujinti naudojant pažangius ultragarsinius dvigubų{1}}lakštų jutiklius. Mechaninis detektorius veikia rankiniu būdu reguliuodamas jungiklį pagal popieriaus storį, kad aptiktų dvigubus lapus, o tai turi šiuos trūkumus:

(1) Skirtingo storio popierių prieš spausdinant reikia sureguliuoti rankiniu būdu, todėl gamybos efektyvumas sumažėja;

(2) Plonesnio popieriaus atveju mechaniniai detektoriai turi didesnes klaidas, o dvigubi lapai lengvai praleidžiami. Jei po-spausdinimo procesai to nepagauna laiku, galutiniuose produktuose jie tampa tuščiais puslapiais.

Pridėjus ultragarsinį dviejų lakštų{0}}jutiklį, šias problemas galima lengvai išspręsti.

Tobulinimo metodas

Pirmiausia trumpai pažiūrėkime, kaip veikia ultragarsinis dvigubas{0}}lakštinis jutiklis. Jis siunčia ultragarso bangas iš siųstuvo, kurios gaunamos kitoje pusėje, kai praeina per popierių. Jei yra dviejų ar kelių lapų situacija, gaunamas signalas yra daug silpnesnis nei vieno lapo. Jutiklis nustato, ar tai vienas lapas, ar du / keli lapai, aptikdamas signalo stiprumą.

Daugelis kompanijų dabar prideda šiuos ultragarsinius jutiklius. Pateikiame du tipinius pavyzdžius, po kurių – rekomenduojamas sprendimas, skirtas specialiai seniems Heidelbergo presams.

01/ Pirmas atvejis

Šiame dėkle kaip artumo jungiklio maitinimo šaltinis naudojamas ultragarso jutiklio aptiktas dvigubo{0}}lapo signalas. Jungiklis veikia tiektuvo reguliavimo metu. Kai tiektuvas pradeda reguliuoti, jei jutiklis aptinka du ar kelis lapus, jungiklis siunčia signalą į mašinos valdymo grandinę, sustabdydamas tiektuvą ir palikdamas dvigubus / kelis lapus priekiniame registre.

02/ Antras atvejis

Šis metodas užprogramuoja PLC su valdymo taškais kiekvienai daliai. Be ultragarsinio jutiklio, jame įdiegtas magnetinio jutimo mechanizmas, leidžiantis aptikti persidengiantį popierių per programavimą, kad būtų galima tiksliai nustatyti dvigubo{1} lapo problemas.

Abu sprendimai įveikia mechaninių detektorių trūkumus ir efektyviai aptinka dvigubus lapus. Tačiau seniems Heidelbergo presams šie sprendimai turi aiškių trūkumų:

(1) Be ultragarsinio jutiklio ir jo laikiklio, reikia įsigyti papildomos įrangos, kuri kainuoja brangiai;

(2) Reikalingos atskiros valdymo grandinės su sudėtingais laidais, todėl priežiūra yra sudėtinga;

(3) Paprasčiausiai sustabdžius tiektuvą vis tiek gali kilti pavojus, kad dvigubi lapai bus netinkamai įtempti į aparatą.

Optimizuotas sprendimas

1 paveiksle parodytas ultragarsinis dvigubas{1}}lakštinis jutiklis, įdiegtas naujuose Heidelbergo modeliuose. Mūsų įmonė gali tai tiksliai atkartoti. ...

1 paveiksle pavaizduotas ultragarsinis dviejų lakštų jutiklis naujame modelyje.

(1) Pirmiausia nusprendėme įsigyti ultragarsinį dvigubą{1}}lakštinį jutiklį iš Pepperl+Fuchs (UDC-18GM50 arba DBK-4/CDD) ir pagaminome atitinkamą laikiklį;

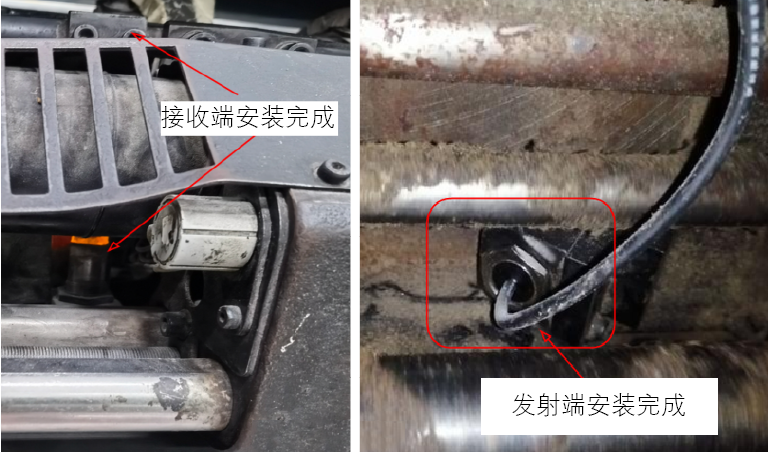

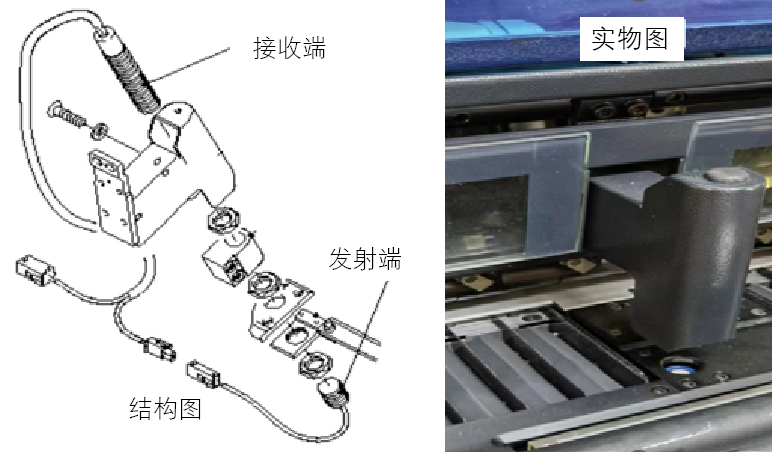

(2) Tada mes sumontavome jutiklį naudodami jau esančias tvirtinimo angas ant mašinos (2 pav.) ir sureguliavome atstumą tarp jutiklio siųstuvo ir imtuvo pagal standartą, parodytą 3 paveiksle;

2 pav. Ultragarsinio dvigubo-lapo jutiklio montavimas

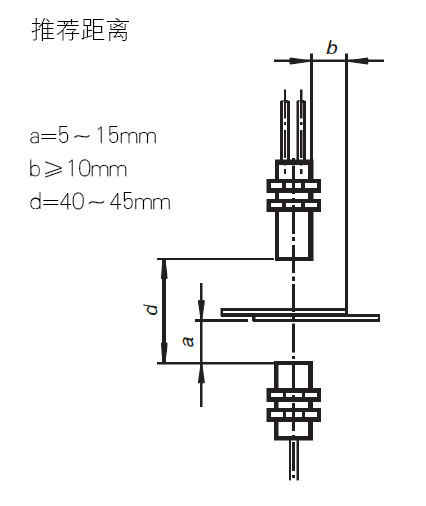

3 pav. Standartinio atstumo reguliavimas abiejuose galuose

(3) Prijunkite ultragarsinio dvigubo lakšto jutiklio eilučių numerius pagal atitinkamą grandinės schemą (siųstuvo kištukas ir imtuvo kištukas sujungti tiesiogiai);

(4) Atnaujinkite spausdintuvo konfigūracijos lentelę, iškvieskite ultragarso dviejų lakštų jutiklio funkcinę piktogramą ir pasirinkite ją.

Spausdinimo testas

Rankiniu būdu suklijuokite du popieriaus lapus, kad susidarytumėte „dvigubas lapas“, ir sumaišykite jį į įprastą popieriaus šūsnį, kad atliktumėte įprastą spausdinimo testą. Matote, kad dvigubam lakštui pasiekus priekinį kreiptuvą, ultragarsinis dvigubo{1} lakšto jutiklis suaktyvina aliarmą, aparatas automatiškai sustabdo tiektuvą, o stabdymo pirštas iškart prispaudžia „dvigubą lapą“ prie priekinio kreiptuvo. Sukiojantys dantys atsidaro ir nustoja griebti popierių, o tiek tiektuvo, tiek kompiuterio ekrane rodomas dvigubo-lapo gedimas. Tai leidžia aparatui veikti normaliai ir aptikti dvigubo lapo klaidą, kaip parodyta 4 paveiksle.

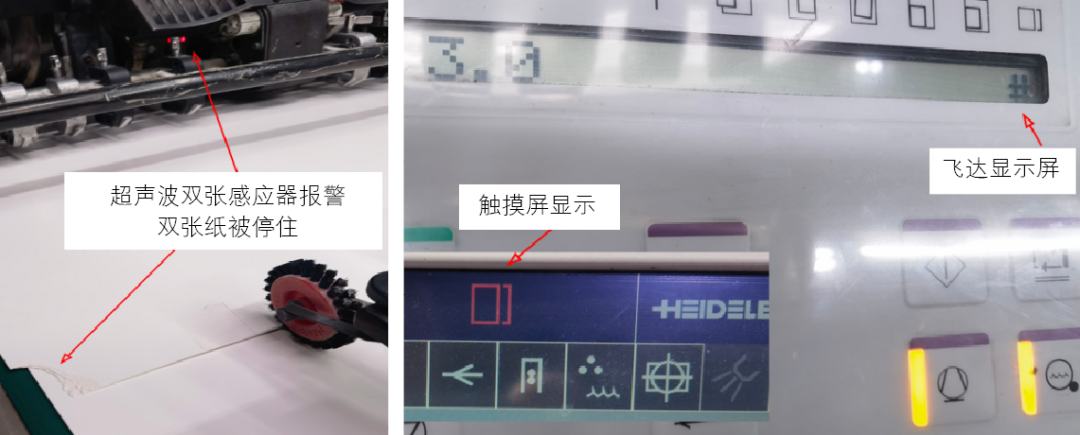

4 pav. Dvigubo lapo anomalijų aptikimas

Pirmiau pateiktam sprendimui tereikia įsigyti ultragarsinį dvigubą{0}}lakštinį jutiklį ir pagaminti atitinkamą laikiklį (Heidelbergas siūlo visą rinkinį). Nereikia jokio papildomo grandinės dizaino (galite naudoti esamą grandinę). Pasinaudoję rezervuotomis funkcijomis ir skylutėmis senesniuose Heidelbergo presuose, galite puikiai išspręsti mechaninių dvigubų-lakštų detektorių skausmo taškus. Gaminant nereikia jokių koregavimų, todėl senieji Heidelberg presai gali atgauti efektyvumą ir kokybės kontrolę kaip nauji, o pridėtas įrenginys jaučiasi taip, kaip buvo standartiškai iš gamyklos.
