Projekto apžvalga

Karšto štampavimo registro tikslumo aptikimas visada buvo didelis iššūkis spausdinimo pramonėje. Tai ne tik turi įtakos gamybos greičiui, bet ir eikvoja medžiagas bei sukuria daug laužo. Pastaraisiais metais buvo atlikta daug patobulinimų tikrinant registro tikslumą pirmojo spausdinimo procese, tačiau vis dar yra palyginti mažai tyrimų, kaip aptikti registro tikslumą karštojo štampavimo metu. Šiame straipsnyje dėmesys sutelkiamas į defektus, pvz., fono spalvą, atsiradusią dėl nesutapimo karštojo štampavimo proceso metu. Įkvėpti registracijos principų, siūlome veiksmingą ir intuityvų „T“- formos aptikimo metodą ir išbandėme jį tikrose mašinose keliomis partijomis. Eksperimentiniai rezultatai rodo, kad šis metodas labai sumažina laužo normas, atsirandančias dėl blogo štampavimo, o tai įrodo jo efektyvumą. Tai ne tik pagerina kokybės tikrinimo efektyvumą, bet ir padeda veiksmingai stebėti karštojo štampavimo mašinų tikslumą, turėdamas didelį potencialą juos pritaikyti plačiau.

Projekto fonas

Šiuo metu pagrindiniai cigarečių produktų pakavimo (ty cigarečių dėžučių) gamybos procesai apima spausdinimą, karštąjį štampavimą, pjaustymą ir tikrinimą. Pirmojo spausdinimo metu registravimo tikslumo tikrinimo metu kaip tikrinimo metodas dažniausiai naudojamos apipjaustymo linijos, papildančios viršutinę, vidurinę ir apatinę kirpimo linijų ribas. Gamybos metu galite nuspręsti, ar registracija atšoka, patikrinę apkarpymo dydį ir linijos išvaizdos modelius. Po -pjovimo prekę taip pat galima išmatuoti, kad būtų galima nustatyti registracijos eigą, išmatuojant atstumą ir dydžio pokyčius gaminio įkandimo vietoje po pjovimo. Tačiau karštojo štampavimo procese trūksta netikslių registracijų aptikimo metodų, todėl metodų trūkumas šiame procese gali sukelti tam tikrų defektų.

Esamos situacijos ir problemos analizė

01/ Netikslaus karšto štampavimo ir registravimo priežasčių analizė

(1) Gaminant karštą štampavimo plokštę keičiasi rašto padėtis

Skersinis-pjovimas ir šoniniai profiliai yra tikslūs, tačiau operatoriai gali neteisingai nustatyti štampavimo modelį dėl atsilaisvinusių varžtų arba šildymo ir išsiplėtimo montavimo metu.

(2) Neįprastas karšto štampavimo mašinos tikslumas

Karšto štampavimo mašina turi 7 dantų eiles, o jei viena iš dantų eilių susidėvi ar pakeičia padėtį, tai gali lengvai sukelti registravimo klaidas. Šiuo atveju prekės defektai, kurie nėra nurodyti registracijoje, rodo reguliarumą ir gali būti patikrinti per prekės reiškinius.

(3) Žmogaus klaida eksploatacijos metu

Operatoriai nedelsdami pakoregavo adatos padėties pokyčius skersiniuose{0}}ir šoniniuose matuokliuose. Esant tokiai situacijai, netiksli registracija rodo netaisyklingus gaminio defektus, todėl neįmanoma tiksliai nustatyti nesutapimo krypties ir padėties registracijos procese. Reguliuojant negalima greitai nustatyti pagrindinės priežasties, o tai lengvai sukelia gaminių defektus ir medžiagų atliekas.

02/ Netikslaus karštojo štampavimo ir registravimo apraiškos ir pasekmės

Kaip pavyzdį paėmus įmonės pavyzdinį produktą, dėl netikslaus karštojo štampavimo ir „Septwolves (Blue)“ juostelių dėžių registravimo vilko ženklo plotas gali pasirodyti „baltas“ (kaip parodyta 1 pav.). Kadangi vilko ženklo vietoje spalvotas rašalas nespausdinamas, siekiant sutrumpinti štampavimo laiką po spausdinimo, toje vietoje atspausdinamas tik skaidraus lako sluoksnis. Todėl po spausdinimo gaminiui patekus į štampavimo procesą, neįmanoma greitai vizualiai nustatyti, ar štampavimas ir antspaudavimas yra tikslūs; tik galimybė spręsti pagal tai, ar po štampavimo atsiranda balta ekspozicija. Tokiais atvejais netiksli gaminio registracija rodo didelį nukrypimą. Be to, kai netiksliai užregistruoti produktai tikrinami po-spausdinimo, dėl fotoaparato skiriamosios gebos apribojimų tikrinimo aparatas negali aptikti ir pašalinti visos baltos spalvos ekspozicijos toje srityje, todėl produktai nepatenka į klientus, todėl klientai skundžiasi ir turi vertinimo rodiklių poveikį. 2 paveiksle parodytas tikrasis gaminys, kuriame rodomi klientų atsiliepimai apie netikslų karštąjį štampavimą ir registraciją.

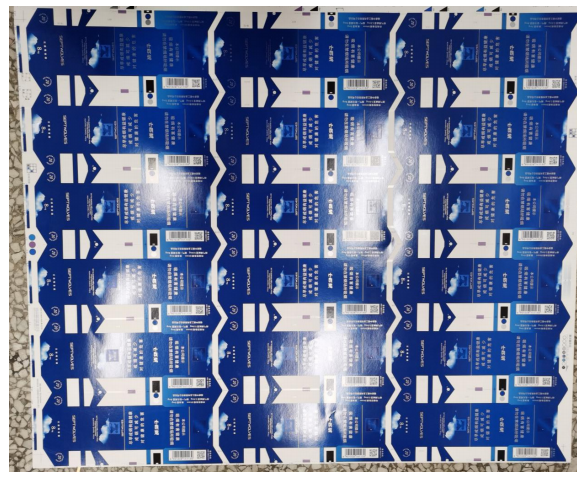

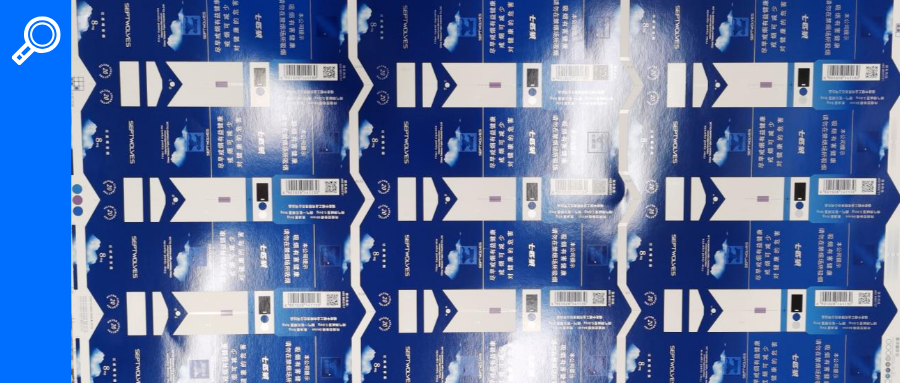

1 pav. „Septynių vilkų (mėlyna)“ kartoninės pakuotės „Luo Bai“ pavyzdys

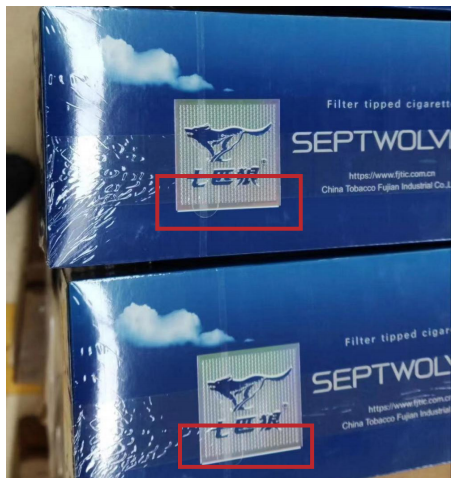

2 pav. Faktinė gaminio nuotrauka, kurioje rodomi klientų atsiliepimai apie netinkamą karštojo štampavimą



03/ Galimybių analizė



Karšto štampavimo procese dabartinis nesutapimų nustatymo metodas paprastai yra žmonių vizualinis patikrinimas. Dėl šio tradicinio požiūrio operatoriams sunku greitai nustatyti ir ištaisyti problemas, todėl gaminiai yra brokuoti ar net švaistomi. Todėl skubiai reikia veiksmingesnio metodo, leidžiančio greitai nustatyti neatitikimus karštojo štampavimo metu.



Žinomas būdas yra pridėti daugiau karšto štampavimo taškų, o tai apima kelių štampavimo taškų nustatymą karšto štampavimo plokštėje ir plokštės šiluminio plėtimosi kompensavimą prieš gaminant. Tai padeda išspręsti plokštės išsiplėtimo dėl karščio problemą. Tačiau taikant šį metodą registracijos ženklams pridėti gali kilti problemų: net nedidelis linijos išsiplėtimas gali užtemdyti ženklus, todėl operatoriams sunku pastebėti smulkias klaidas. Taigi, norint išspręsti nesutapimo problemas, reikalingas metodas, kuriam įtakos neturi temperatūros pokyčiai ir kurį būtų lengva interpretuoti.



Pasiskolinant iš spaudos registravimo principų, kai skirtingų spalvų lentelės tiksliai persidengia, spausdinant galima pridėti registracijos ženklus (pvz., „+“ arba „T“ formos), o karštojo štampavimo metu – atitinkamų formų iškilusias plokšteles. Karštojo štampavimo metu, lygiuojant šiuos ženklus horizontalia ir vertikalia kryptimis, operatoriai gali tiesiogiai patikrinti, ar gaminio "T" įspaudas sutampa su atspausdintais registracijos ženklais, kad būtų galima nustatyti tikslumą. Taikant šį metodą nereikia atsižvelgti į tai, ar galvanizuoto aliuminio registracijos ženklus veikia temperatūra, todėl sumažėja klaidų. Kaip žinoma, net kai spaudinio registracija turi nedidelių nukrypimų, „+“ ir „T“ formos yra intuityvios ir plačiai naudojamos gamyboje. Todėl esami „T“ formos pakeliami plokščių moduliai gali būti tiesiogiai naudojami modeliavimo eksperimentams šiame projekte.



Eksperimento dizainas



Šiame projekte bandymams bus naudojamas pagrindinis įmonės produktas – cigarečių pakelis „Seven Wolves (Blue)“.



01/ Karšto štampavimo registracijos linija



Jei karštajam štampavimui naudojamos originalios kelių{0}}spalvų registracijos linijos, dėl per didelio karščio kelios eilutės gali labai išsiplėsti, todėl gali padidėti registravimo klaidų. Todėl kaip karštojo štampavimo registracijos ženklas turi būti nustatyta nauja registracijos eilutė. Giliai mėlyna yra viena iš spalvų rinkinių pirmajame „Septynių vilkų (mėlyna)“ pakuotės spausdinimo procese ir naudojama kaip karštojo štampavimo etaloninė spalva. Kad būtų išvengta nesutapimų nuo kitų spalvų, turinčių įtakos štampavimui, karštojo štampavimo registracijos ženklo spalva pasirenkama tamsiai mėlyna.



02/ „T“ formos plokščių padėtis ir skaičius



Kaip analizuota anksčiau, eksperimente bus naudojami "T" formos registracijos ženklai ir karšto štampavimo plokštės, kad būtų aiškus ir patogus.



Įprastas štampavimo linijos pozicijų pasirinkimo principas yra pasirinkti sritis be grafikos, kurios yra jautresnės padėties poslinkiams. Popieriaus transportavimo metu centrinės sritys rodo minimalų šoninį nuokrypį, todėl idealiai tinka dvi lapo pusės be grafikos. Pirmajame atspausdintame „Septynių vilkų (mėlyna)“ pakuotės pusgaminyje yra 18 dėžučių, atitinkančių 18 dalių ant karšto štampavimo plokštės. Teoriškai turėtų būti nustatyta 18 "T" formos registracijos ženklų ir lentelių. Tačiau „T“ registracijos ženklus gali turėti tik ne-grafinė šoninė sritis. Siekiant sumažinti išlaidas, nepažeidžiant aptikimo, eksperimente bus naudojami du „+“ formos spausdinti registracijos ženklai ir dvi „T“ formos karštojo štampavimo plokštės, kaip parodyta 3 paveiksle. 4 paveiksle parodytas priartintas -atsižvelgiant į atspausdintą „T“ formą.

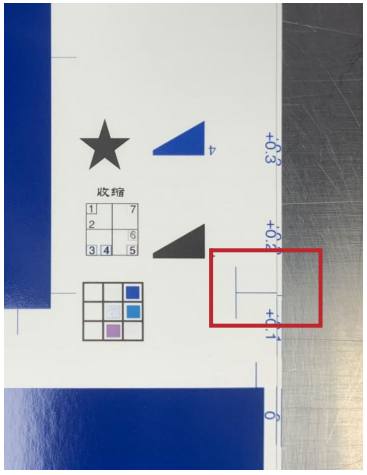

3 paveikslas Diagrama, kurioje parodytas „T“- formos registracijos ženklas spausdinimo plokštelėje

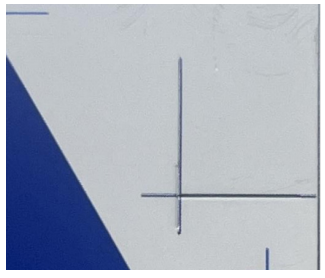

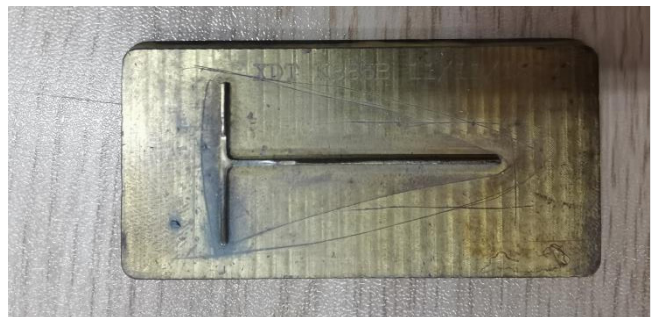

4 pav. Padidintas atspausdintos „T“ - formos sekcijos vaizdas (linijos plotis 0,3 mm)

03/ 'T'- formos medžiagų pasirinkimas ir stiliaus dizainas

Ankstyvosiose bandymų stadijose projekto komanda bandomajai gamybai naudojo varinius štampavimo blokus. Kadangi varis yra minkštas ir nelabai atsparus dėvėjimuisi-, po tam tikro naudojimo jis susidėvėjo, kaip parodyta 5 paveiksle. Susidėvėjusios linijos tampa storesnės, o tai turi įtakos štampavimo registracijai. Siekiant sumažinti „T“ - formos štampavimo blokų naudojimą, sumažinti medžiagų susidėvėjimą ir sumažinti blokų keitimo atliekas, 1,25 mm aukščio „T“ - formos štampavimo blokams buvo pasirinktas plienas, kaip parodyta 6 paveiksle. Plieninė medžiaga ne tik sumažina štampavimo stalo kainą.

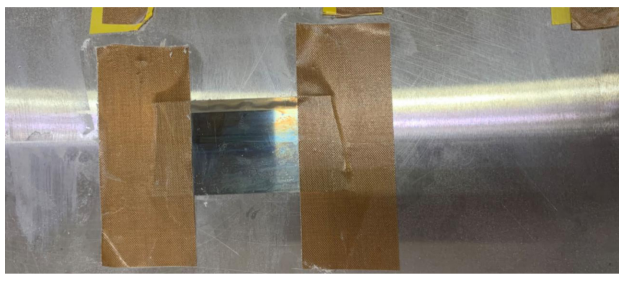

5 pav. Diagrama, rodanti varinės plokštės štampavimo sekcijos susidėvėjimą

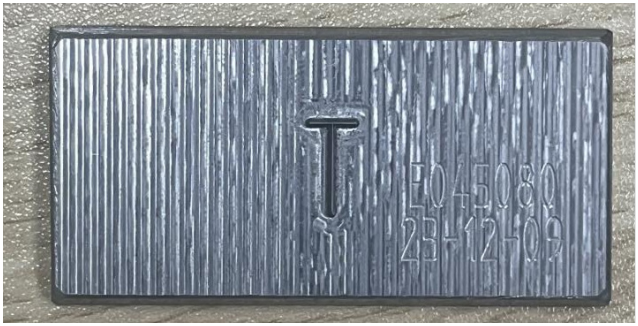

6 pav.: „T“ -formos plieno plokštės karštojo štampavimo blokas

04/ Galimos problemos bandymo metu ir kaip jas spręsti

Faktinėje gamyboje dėl tokių problemų kaip dirbtuvių sąlygos ar netinkamas veikimas gali lengvai sukelti karšto štampavimo defektus ar net gedimus. Norint sumažinti atliekų kiekį ir gedimus bei užtikrinti sklandų testavimą, reikia atkreipti dėmesį į šiuos dalykus.

(1) Ant gaminio „T“ - formos vertikalioje padėtyje atsiranda paviršiaus įlenkimų arba įbrėžimų. Svarbu atskirti įvairių problemų sukeltų defektų tipus. Paviršiaus įlenkimai arba įbrėžimai gali atsirasti dėl netolygaus slėgio per plokštę arba nelygių „kryžminės“ - formos plieno plokštės kraštų. Pirmiausia įsitikinkite, kad „T“ -formos plieno plokštės paviršius yra lygus.

(2) „T“ -formos štampavimo nesutapimas. Kiekvieną kartą, kai atsitiktine tvarka tikrinama gaminio spausdinimo kokybė, reikia palyginti ir grafiką, ir „T“- formos išlygiavimą. Jei grafika sulygiuota teisingai, bet „T“- formos štampavimas nėra, „T“- formos karštojo štampavimo blokas gali būti pasislinkęs ir jo padėtį reikia pakoreguoti. Jei ir grafika, ir „T“-formos antspaudai yra netinkamai išlygiuoti, tai gali būti dėl popieriaus deformacijos spausdinant, todėl „T“-formos padėtį reikia pakoreguoti iš naujo. Jei šukų dantys yra netikslūs, todėl atsiranda popieriaus padavimo klaidų, reikia pakoreguoti šukos tikslumą.

(3) Neteisingi „T“ - formos štampavimo slėgio nustatymai. Šiam štampavimui naudojamas įspaudimo metodas. Jei slėgis per mažas, reljefinės linijos yra neaiškios, todėl operatoriams sunku patikrinti išlygiavimą. Jei slėgis per didelis, popierius gali plyšti, o operatoriai negali nustatyti, ar išlygiavimas yra teisingas.

Sumontavus „T“ -formos karštojo štampavimo padėties nustatymo bloką, reikia tiksliai sureguliuoti vietinį gaminio slėgį. Pridėtas „T“-formos padėties nustatymo blokas reikalauja, kad įspaudas būtų vizualiai pastebimas ir palyginamas, be konkretaus gylio reikalavimo. Todėl vietinius slėgio pokyčius galima reguliuoti pridedant slėgio lakštus atitinkamose pagrindo plokštės vietose, kaip parodyta 7 paveiksle.

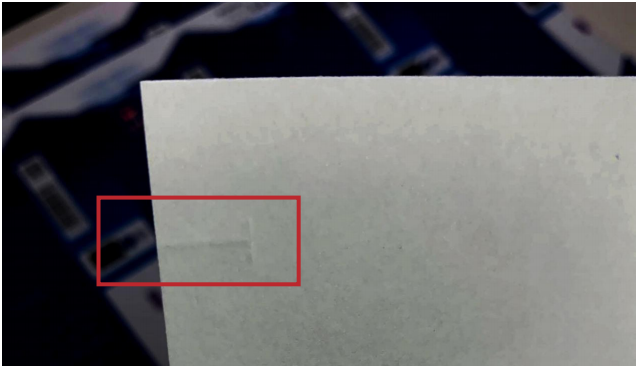

7 pav. Pridėkite papildomo spaudimo popieriaus atitinkamose pagrindo plokštės vietose ir priklijuokite į vietą.

Bandymų rezultatai ir analizė

„T“ -formos registracijos tikrinimo metodas leidžia operatoriams intuityviai matyti, ar registracija yra tiksli, ir laiku atlikti koregavimus, o jo veiksmingumas tiesiogiai atsispindės gaminių su trūkumais mažinimu vėlesniuose procesuose. Siekiant sumažinti kitų kintamųjų įtaką, bus naudojama ta pati karštojo štampavimo mašina ir ta pati tikrinimo mašina, o bandymui bus atrinkta 100 000 lakštų gaminių iš tos pačios partijos. Bandymas buvo atliktas pagal pasiūlytą planą. „T“- formos valstybinio numerio ženklo įtraukos pridėjimo efektas parodytas 8 paveiksle, o karštojo štampavimo efektas parodytas 9 paveiksle.

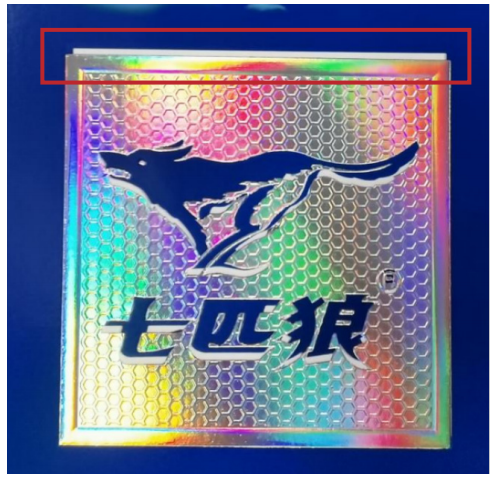

8 pav. „T“ -formos štampavimo plokštės įtraukos pridėjimo efektas

9 pav. Pridėtos „T“-formos spausdinimo plokštės galinės pusės atspaudas

Kaip parodyta 10 paveiksle, kai atsiranda toks reguliarus šokinėjimas, tai rodo, kad įrangos tikslumas yra nenormalus arba svyruoja. Tokiu atveju problemą galime išspręsti pakoreguodami mašinos pavarų dėžės tikslumą. Kai šokinėja netaisyklingai, tai reiškia, kad įrangos tikslumas yra geras, tačiau kyla problemų dėl nenormalaus arba nestabilaus popieriaus tiekimo. Tai galima išspręsti pakoregavus popieriaus tiekimo parametrus arba priekinių ir šoninių kreiptuvų laiką.

10 pav. „T“ - formos karštojo štampavimo padėties nustatymo bloko įtraukų vaizdas iš šono (rodomi įprastiniai „sulenkto kampo“ šuoliukai)

Eksperimentų rezultatai pateikti 1 ir 2 lentelėse. Palyginus duomenis, matyti, kad 'Septynių vilkų (mėlyna)' kartoninių gaminių atveju ženkliai sumažėja dėl karštojo štampavimo mašinos nesutapimo pašalintų defektinių elementų skaičius. Todėl manoma, kad „T“ -formos aptikimo metodas padeda pagerinti operatorių, tikrinančių karštojo štampavimo išlygiavimą, tikslumą, sumažina pakartotinių tikrintojų- darbo krūvį ir sumažina tikrinimo mašinos nepastebimų defektų riziką.

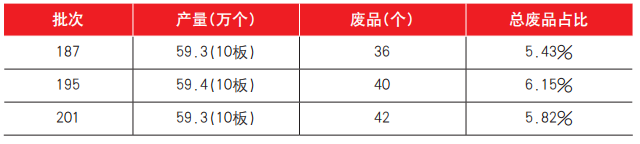

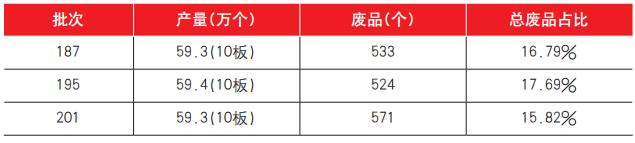

1 lentelė Sugedusių elementų, pašalintų prieš tobulinimą dėl karštojo štampavimo mašinos nesutapimo, skaičius

2 lentelė Sugedusių elementų, kurių nepašalino patobulinta tikrinimo mašina dėl netinkamo karštojo štampavimo mašinos išlygiavimo, skaičius

Naudodami aukščiau pateiktą metodą, kad nustatytumėte netinkamą registraciją karštojo štampavimo metu, galite greitai nustatyti, ar gaminyje nėra išlyginimo problemų. Tai ypač naudinga norint anksti pastebėti nedidelius neatitikimus arba pastebėti neteisingo registravimo problemas, žiūrint į gaminio parodymus. Be to, pastebėję atspaudų dėsningumus, galite greitai išsiaiškinti priežastį, o tai padeda sumažinti atliekų kiekį ir sutrumpina įrenginio nustatymo laiką. Be to, šis karštojo štampavimo klaidingo registravimo aptikimo metodas gali būti išplėstas, kad būtų patikrinta, ar reljefiniai veiksmai taip pat išjungti.
